便携式照明电池设计方案

电池简介：

一、产品功能介绍及参数：
     便携式照明电池集成了单片机软件控制电量显示、硬件保护电路、软件二级保护、温度采集、电压采集等各种功能。
1）锂电池组型号设计要求：18650-2S/6.8Ah/7.4V/50.32Wh。
2）输入、输出特性：输入、输出采用同一端口。
    1、输入特性：设计有配套的充电器给锂电池组充电。
    2、输出特性：电池输出6.0-8.4 V的电压给移动照明灯供电，以满足正常使用。

3）电量显示：接通移动照明灯，电量显示开关按键，可实时显示电池的当前储存电量。
4）保护板基本特性
    1、单节过充保护电压：4.2±0.025V
    2、单节过充恢复电压：4.10±0.05V
    3、单节过放保护电压：2.8±0.10V
    4、单节过放恢复电压：3.00±0.10V
    5、组合电池过流保护值：6.00～15.00 A
    6、电量显示设计方案

7、成品电池还具备短路保护。
5）电池循环寿命设计要求：500次以上（国标充放电标准）
6）电池外型尺寸设计要求：参考实际电池外壳尺寸

二、产品的设计方案：
1）电量显示模块：通过单片机软件的方式控制LED的亮灯方式反应电池的当前电量，方便直观。
2）软件和硬件相结合的保护模块：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供过充、过放、短路、过流、过温等保护功能，以避免引起燃烧、爆炸等安全系数。此电池采用硬件的保护电路加单片机软件二次保护的方式设计，安全更有保障。
3）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线实时监测，使电芯在安全稳定高效的范围内工作。
4）电芯的选用：此项目选用进口18650锂离子圆柱电芯/18650/3400mAh/3.6V  Li-ion cell。
5）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用。
6）连接器：采用DC插头的方式与主机对插。

7）电池外壳：外观整体采用喷橡胶漆的外观，构成整体电池的模形。

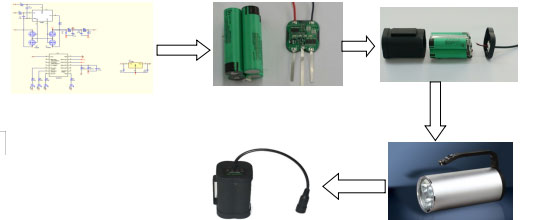

               （保护板原理图及电池组结构组成）
