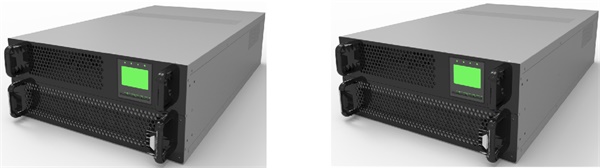

分布式电源系统产品介绍—交流制式
|
|
Mercury系列
|
Venus系列
|
|
组成
|
电源模块、电池模块、旁路模块
|
|
输入输出
|
双路220VAC输入，双路220VAC输出。
|
|
配置
|
3/4/6/10KVA
3/6/10/12/15/18Ah锂电池
|
|
效率
|
市电模式≥96%
电池模式≥90%
|
市电模式≥99%
电池模式≥90%
|
|
特性
|
交流在线式，双输入双输出
|
交流后备式，双输入双输出
|
|
通信
|
RJ45/RS485
|
|
尺寸
|
根据配置的供电模块及电池模块不同，产品尺寸为4U/6U
|
分布式电源系统产品介绍—高压直流制式
|
|
Galaxy系列
|
Mars系列
|
|
组成
|
整流模块、控制模块、电池模块、旁路模块
|
|
输入输出
|
输入380/220VAC，输出240VDC
|
双路220VAC输入，一路220VAC，一路240VDC输出
|
|
配置
|
3/6/9/12KW供电模块
3/6/10/12/15/18Ah锂电池
|
|
效率
|
综合效率≥97%
|
|
特性
|
支持直流微电网及能源虚拟化解决方案
|
直流在线式、双输入双输出
|
|
通信
|
RJ45/RS485
|
|
尺寸
|
根据配置的供电模块及电池模块不同，产品设计为4U/6U
|

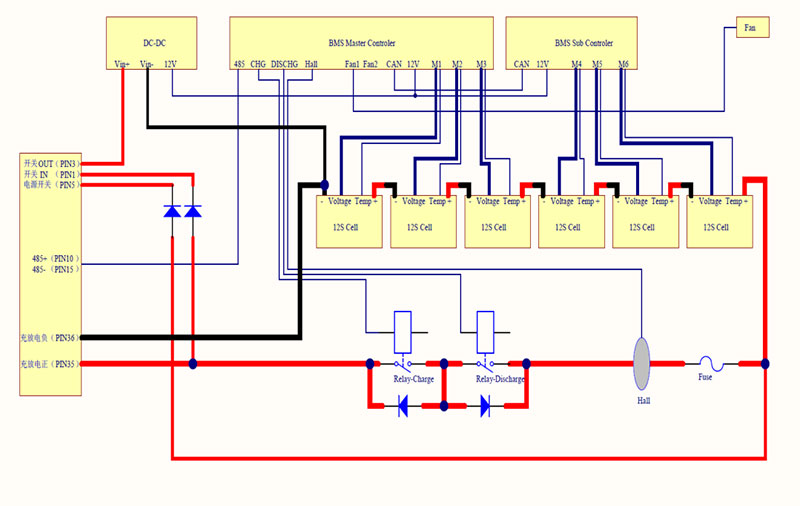

系统原理方框图
锂电系统技术指标：
|
序号
|
项目
|
单位
|
特征值
|
备注
|
|
01
|
电芯型号
|
-
|
26650-3.2V/3.2AH
|
|
|
02
|
组合方式
|
-
|
72S3P
|
|
|
03
|
标称容量
|
Ah
|
10
|
|
|
04
|
容量
|
Ah
|
9.5
|
95%
|
|
05
|
出厂荷电量
|
|
50%
|
|
|
06
|
额定电压
|
V
|
230
|
|
|
07
|
充电截止电压
|
V
|
单节3.7V/节
|
充电电压3.65V/节
|
|
08
|
放电截止电压
|
V
|
单体过放电保护电压3.0V
|
|
|
09
|
低温放电截止电压
|
V
|
单体过放电保护电压2.8V
|
-20℃
|
|
10
|
标准充电电流
|
A
|
2
|
0.2C5A 5小时充满
|
|
11
|
充电电流
|
A
|
20.0
|
2C5A
|
|
12
|
标准放电电流
|
A
|
10.0
|
放电30次后1C5A ≥55MIN
|
|
13
|
持续放电电流
|
A
|
20.0
|
放电30次后
2C5A ≥25MIN
|
|
14
|
外壳类型
|
-
|
金属铁壳
|
|
|
15
|
物理尺寸
|
mm
|
≤440×88×680 mm
|
含插头
|
|
16
|
物理重量
|
kg
|
≤35kg
|
|
|
17
|
工作温度
|
℃
|
-20~+65℃
|
充电
Charge
|
|
18
|
出厂电压
|
V
|
230.4~244.8
|
|
应用领域：
适用于互联网数据中心、通信数据中心、金融数据中心等储能领域。
